Rack 6HEx160 MISTO

Rack 6HEx160 MISTO

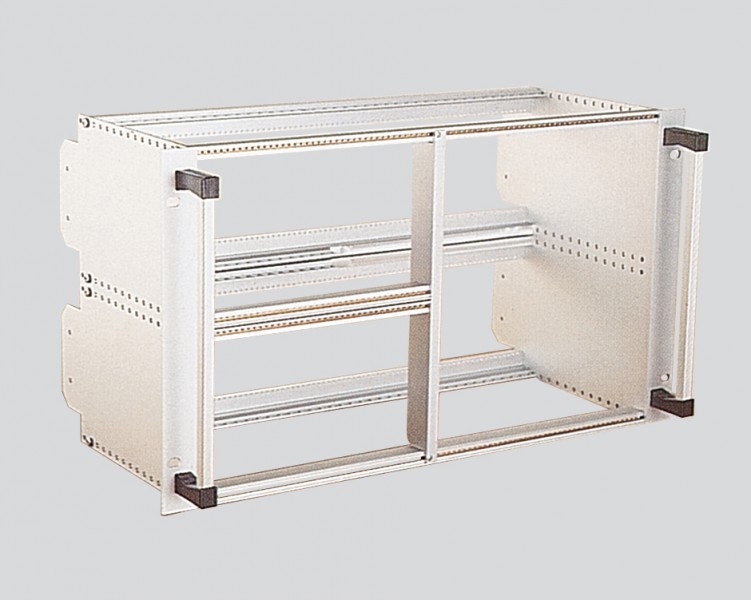

Questa meccanica concretizza la possibilià di inserire nella stessa struttura schede di formato “misto” da mm 100×160 / 220 e da mm 233,4×160 / 220.

Le misure in larghezza (=TE) sono riferire alla parte che permette l’alloggiamento di schede da 6HE e sono: 18TE – 24TE – 32TE – 42TE – 46TE – 60TE.

Il kit in schema è composto da:
– Barra anteriore 84TE cod. 010S084 2 pezzi
– Barra posteriore 84TE cod. 030S084 2 pezzi
– Barretta m 2,5 84TE cod. 125S084 2 pezzi
– Vite M 2,5 goccia sego cod. 318T000 2 pezzi
– Fiancata 6HEx160 cod. 160R600 2 pezzi
– Supporto 6HE cod. 250S600 2 pezzi (Supporto con fori maniglia cod.252S600)
– Viti 4MAx14 cod. 216T000 16 pezzi
– Barra posteriore fresata 84TE cod. 029S084 1 pezzo
– Barra posteriore fresata 84TE cod. 031S084 1 pezzo
– Divisore 6HE 2TE cod. 580S602 1 pezzo
– Barra anteriore 40TE cod. 011S040 1 pezzo
– Barra anteriore cod. 009S040 1 pezzo
– Barretta m 2,5 40TE cod. 125S040 2 pezzi
